導讀：礦井水流量計的選型指南

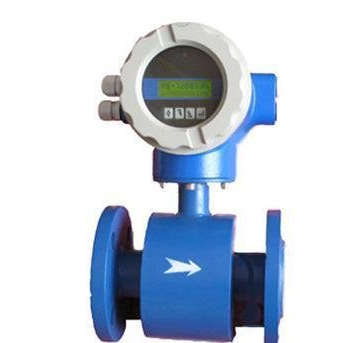

智能一體式電磁流量計?概述HRLD系列智能電磁流量計由傳感器和轉換器兩部分構成。它是基于法拉第電磁感應定律工作的,用來測量電導率大于5μS,cm導電液體的體積流量,是一種測量導電介質體積流量的感應式儀表。除可測量一般導電液體的體積流量外,還可用于測量強酸強堿等強腐蝕液體和泥漿、礦漿、紙漿等均勻的液固兩相懸浮液體的體積流量。由于電磁流量計的優點諸多,因此被廣泛應用于石油、化工、化纖、冶金、輕紡、造紙、制糖、給排水、環保、食品等工業部門及市政管理,水利建設、河流疏浚等領域的流量計量

礦井水流量計的選型指南

電磁流量計特點·

測量精度不受流體密度、粘度、溫度、壓力和電導率變化的影響。

測量管無阻礙、無活動部件、無壓損,直管段要求較低

抗干擾能力強,測量可靠,精確度高。

高清晰度背光LCD顯示,全漢字菜單操作,使用方便,操作簡單,在強光下貨夜晚都能清晰讀書。

具有雙向流量、雙向總量累計功能,電流、頻率具備雙向輸出功能

儀表系統測量精度高,使用范圍寬,不是可用于污水、水泥漿液礦漿液等的測量,還可用于強酸、強堿液體流量的測量。

轉換器輸出功能強大：不但具有4,20mA、脈沖輸出,還具有RS485或RS232、HART?等數字通訊以及GPRS無線數據遠傳。?電磁流量計主要技術數據·?公稱通徑：DN6,2200mm?·?公稱壓力：0,6、1,0、1,6、2,5、4,0MPa,高壓可根據用戶要求加工)

精?度：±0,2%?±0,5%,示值誤差)?·?測量范圍,流量):0,1m,s至0,10m,s

介質溫度：分體型,10℃～,80℃（PTFE和F46襯里,40℃～,180℃）?一體型,10℃～,80℃?·?環境溫度：,25℃～,60℃?·?環境濕度：5～100%RH（相對濕度）?·?介質電導率：大于20μS,cm?·?安?裝：一體型、分體型?·?外殼防護等級：傳感器IP65、IP68可選（IP65：塵密、防噴水型,即可允許水龍頭?從任何方向對儀表噴水；IP68：塵密、潛水型,能長期在水中工作）　　　　　　　轉換器IP65·?電極結構：三電極結構、刮刀電極結構?·?被測介質最高溫度：氯丁橡膠襯里最高80℃,聚氨脂襯里最高80℃,聚四氟乙烯襯里最高180℃,?耐高溫橡膠襯里最高120℃?·?傳感器輸出信號：0,0,2mVp,p至0,2mVp,p?·?電極材料：不銹鋼OCrl8Nil2Mo2Ti、哈氏合金B(yǎng)、C、鈦Ti、鉭（Ta）、不銹鋼涂覆碳化鎢、特殊?·?防爆標志：ExmⅡT4,ExmdⅡBT4

礦井水流量計的選型指南

    A、VN礦井水流量計連接方式：法蘭卡裝式（表體不帶法蘭）或法蘭連接式（表體本身帶法蘭）。一般建議選用法蘭卡裝式，因為其結構緊湊，價格低，而且供貨周期短。

    B、VN礦井水流量計結構類型：一體型結構和分體型結構。一般采用一體型結構，只有在特殊場合下采用分體型結構（如：介質溫度高時、環境溫度或濕度高時、帶現場顯示為讀數方便時）。

    C、VN礦井水流量計顯示方法：無現場顯示、帶現場顯示和只帶現場顯示。現場顯示是指在表頭上裝有液晶顯示電路，可顯示累積流量、瞬時流量等參數。

    D、VN礦井水流量計信號輸出方式：脈沖信號輸出和4～20mA標準電流信號輸出。一般情況下建議采用脈沖信號輸出，因為脈沖信號直接與旋渦脫落頻率相對應，不需轉換，具有最高的累計精度；同時，脈沖信號傳輸效果較好。標準電流信號輸出一般用于與終端或控制系統組成流量測量系統。

    E、VN礦井水流量計防爆形式：非防爆型和本爆型。如果被測介質是易燃易爆物質或測量環境存在易燃易爆物質，應選用防爆型。

礦井水流量計的工作原理

    礦井水流量計的工作原理是基于法拉第電磁感應定律。在礦井水流量計中，測量管內的導電介質相當于法 拉第試驗中的導電桿，上下兩端的兩個電磁線圈產生恒定磁場。當有導電介質流過時，則會產生感應電壓。管道內部的兩個電極測量產生的感應電壓。測量管道通過不導電的內襯（橡膠，特氟隆等）實現與流體和測量電極的電磁隔離。

礦井水流量計注意事項

   不充許直接在礦井水流量計測量管前后端安裝、等極大改變流體流態的部件。如果需要在礦井水流量計前后管道上安裝閥門、彎頭等部件也應盡量保證前后直管段長度。
