導讀：電磁流量計的HART 通訊功能說明

　　電磁流量計在各行業中使用相當廣泛，在使用過程中通訊協議就相當重要。但是很多人可能不是很了解HART協議到底是什么東西，在電磁流量計，不管是一體電磁流量計，還是分體式電磁流量計，或者插入式電磁流量計的使用過程中都會遇到不同的問題。在這里我們就給大家簡單講一下電磁流量計的HART協議通訊功能的說明。

　　1、HART 總線概述

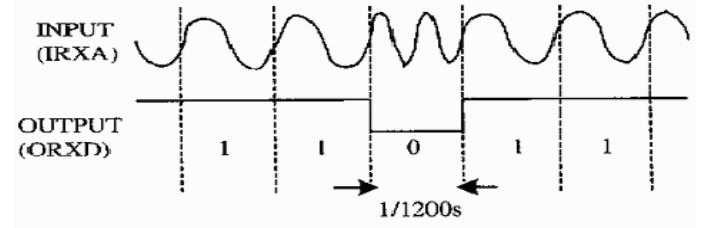

　　HART 總線是 Rosemount 公司于 1993 年開發的一種應用于現場設備的數據通訊總線，它是英文“Highway Addressable Remote Transducer”字頭的縮寫，意思是“可尋址遠程傳感器數據通路”。它的數據信號傳輸方法是在 4-20mA 信號上疊加一個電流調頻信號，其中邏輯“1”用 1200Hz 信號表示，邏輯“0”用 2200Hz 信號表示，波特率為 1200bps。其信號調制波形如下圖所示

　　2.HART 功能使用注意事項

　　1）手持器和 HARTMODEM 并聯在電磁流量計電流輸出的負載兩端沒有極性；

　　2）回路中的電阻應大于 200Ω，小于 500Ω；

　　3）手持器、HARTMODEM 不能串入電流回路；
